Name: Custom CNC Tool Holder and Non-Standard Router Bit Seat
Brand: JEEFOO

定制 CNC 刀柄设计指南

一款 定制 CNC 刀柄为非标铣刀、雕刻刀和特殊设备配置提供专用安装接口。与通用刀柄不同，其刀柄接口、安装座几何结构、工作间隙和定位面可根据已确认图纸或实物样品制造。正确匹配有助于保证同心度、重复定位和稳定夹持。

典型应用

当标准夹头、卡盘或刀座无法满足所需几何结构时，可使用定制刀柄。应用包括旧夹具替换刀柄、特殊雕刻刀专用刀座、偏置接口，以及必须返回已知位置的生产刀具系统。

制造定制 CNC 刀柄前，请确认设备侧连接、刀具刀柄直径、插入深度、定位肩、总长和所需工作间隙。根据设备、主轴转速和成品要求规定跳动、同心度和轴向定位公差。

尺寸图纸应标明基准面、螺纹标准、键槽、平面、锥度、圆弧，以及任何平衡或定向特征。如提供实物样品，应在复制前记录关键尺寸和状态。不要假定磨损样品代表原始标称几何结构。

根据夹持负载、磨损表面、主轴转速和生产寿命选择材料与热处理。接触面应洁净且无毛刺。刀柄必须夹紧刀具，同时不能损伤刀具刀柄或允许其在切削负载下移动。高速应用可能需要将平衡验证纳入最终验收流程。

使用前检查刀柄、刀具和设备接口。确认紧固件按获准数值拧紧，且组件旋转时无干涉。在合适基准点测量跳动，并在全面生产前进行受控低风险测试。

JEEFOO 从中国广州为经销商、制造商和车间用户提供定制 CNC 刀具项目支持。询购定制 CNC 刀柄时，请提供图纸、材料、刀具刀柄、设备连接、主轴转速和公差要求。更多刀具资料请访问JEEFOO 切削刀具网站.

有关 CNC 系统的一般背景信息，请参阅数控资料。将批准的图纸、修订号、检查报告和匹配刀具信息一同保存，使替换刀柄能够保持一致复现。

根据批准图纸检查关键直径、长度、定位面、螺纹和跳动。记录测量方法和仪器。重复订单应引用相同图纸修订版，并在生产开始前记录所有要求的变更。这样可防止看似很小的修改造成设备接口不兼容。

请提供尺寸图纸或实物样品、设备连接、刀具刀柄尺寸、材料、主轴转速、所需间隙和关键公差。

可以用作参考，但必须识别磨损。确认标称尺寸和配合部件，避免新刀柄复制不需要的磨损。

将每个接口与批准图纸进行比较，检查关键尺寸和跳动，再在投入生产使用前进行受控设备试运行。

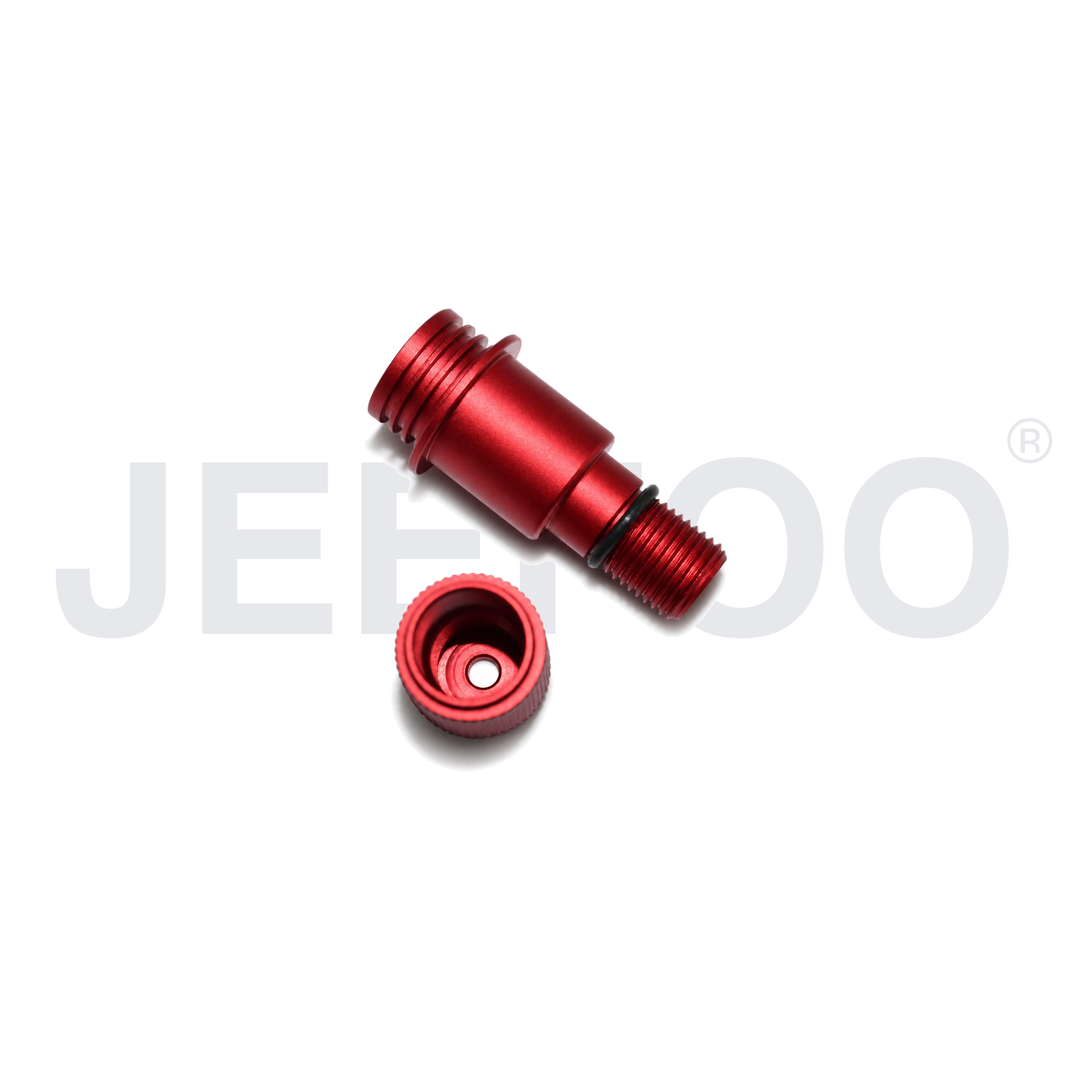

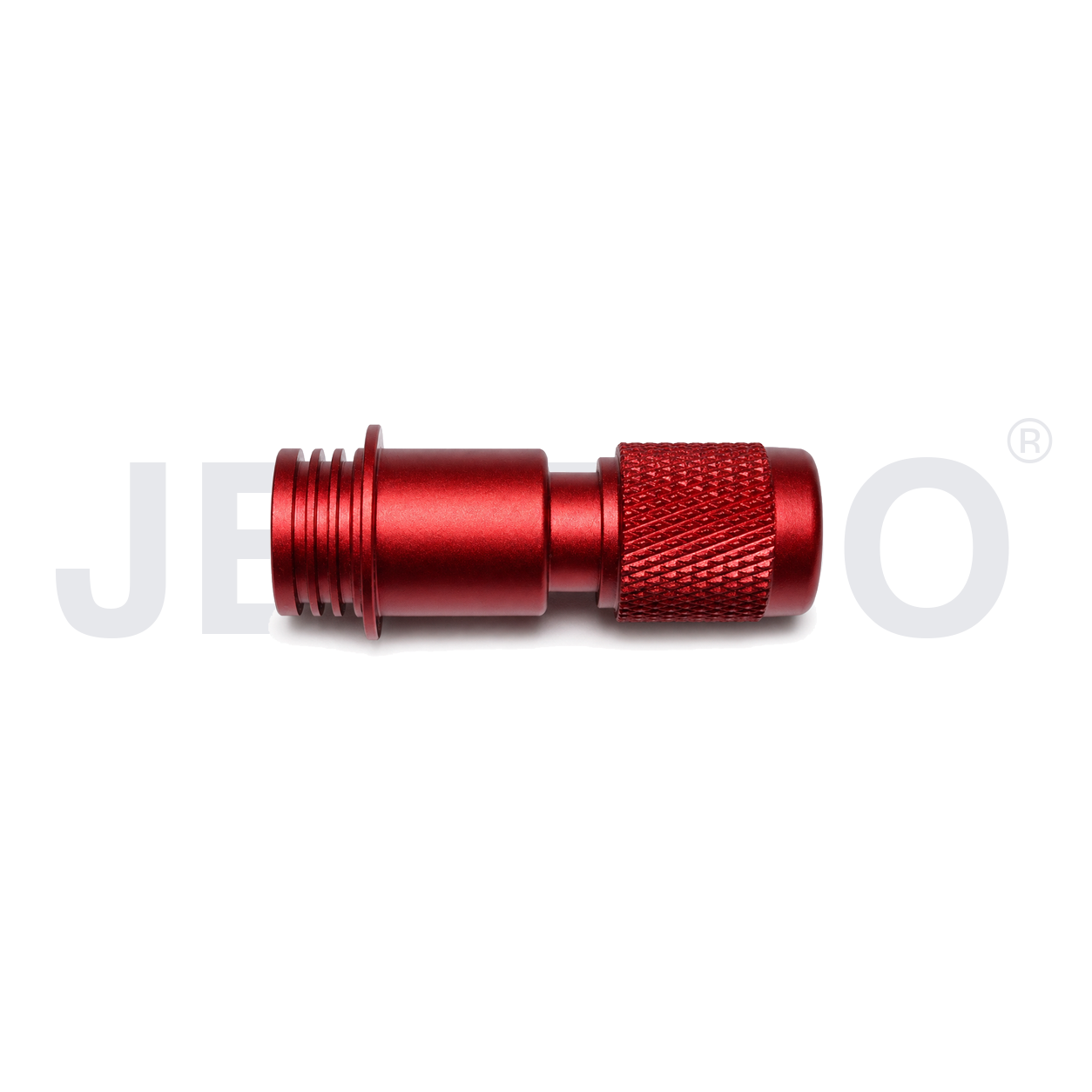

这款定制 CNC 刀柄专为需要专用安装接口的非标刀具、特殊雕刻工具和设备配置制造。尺寸可根据刀具刀柄、设备连接和工作间隙进行调整，使刀柄在预定应用中提供可靠定位。

正确匹配的刀柄可提高同心度、夹持稳定性和重复性。适用于定制铣刀刀座、夹具安装刀具和专用 CNC 雕刻系统。生产前应根据图纸或实物样品确认最终尺寸、公差、材料和连接详情。
